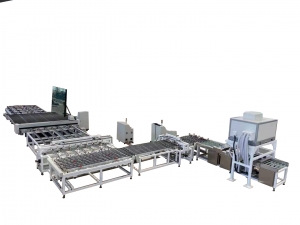

Línea automática de rotura de vidrio

SY-4028 carga de una sola estación de doble vuelta Máquina

1.1 Configuración del equipo

1), bastidor principal del equipo/sistema de desplazamiento del equipo/sistema de transmisión del equipo/sistema de adsorción al vacío/sistema de giro mecánico/sistema de control de alto y bajo voltaje/sistema de control de programa.

1.2 Configuración mecánica:

1), Cadena de piñón abatible: tipo especial reforzado de alta precisión.

2), rodillo de transmisión: material PU importado.

3), ventosa de vacío: material de caucho de nitrilo importado (estructura de doble adsorción)

4) Motor de transmisión/volteo: Motor Chengbang

5), bomba de vacío: empresa conjunta chino-alemana PUXU.

1.3 Piezas eléctricas originales:

1), controlador PLC: Delta

2) Convertidor de frecuencia: Delta

3) Interruptor de proximidad: Suoneng

4), cable de control: cable blindado flexible.

5), contactor: Schneider.

6) Componentes neumáticos: Los componentes principales son de Taiwán Yadike.

7), sensor de presión positiva y negativa: Japón SMC

1.4 Parámetros técnicos:

1), el rango de tamaño de la hoja superior: el tamaño mínimo de la hoja superior: 1500*1500 mm (solo en el lado izquierdo)

Tamaño máximo de carga: 4000*2800 mm

2), el espesor de la hoja superior: 2~8 mm.

3), ciclo de carga: 40-90 segundos (ajustable)

4) Velocidad de transmisión: 0~40 m/min (ajustable)

5), la profundidad máxima de succión: 600 mm

6), la carga máxima de carga: 400 KG

7), el número de brazos unilaterales: cuatro brazos.

8) El número de ventosas de un solo brazo: tres.

9), brazo de giro superior: doble giro

10), estación de carga: estación única

11), fuente de alimentación/alimentación

Fuente de alimentación de instalación: 380V/50HZ (circunstancias especiales se pueden ajustar según los requisitos del cliente)

12), potencia de instalación: 8KW

13) Aire comprimido: 0,3Mpa-0,5Mpa

14), presión de vacío: -70~ -90Kpa (ajustable según el espesor del vidrio)

2. Información técnica:

2.1. Descripción general de la máquina:

1) La máquina de carga automática es un equipo auxiliar que extrae la lámina de vidrio original del estante de material, la voltea a la plataforma de agua y la transporta a la máquina cortadora u otra mesa de procesamiento.

2) El sistema de vacío adopta una bomba de vacío de marca reconocida, lo que mejora en gran medida la seguridad y estabilidad de todo el sistema; el cuerpo principal del marco es impulsado por un motor para moverse sobre una doble vía, y el brazo del marco principal está equipado con brazos de ventosa, cada uno de los cuales tiene tres ventosas ajustables. El marco avanza y el brazo de la ventosa se levanta al mismo tiempo. Cuando la ventosa toca el cristal original en el marco de cristal, la bomba de vacío comienza a funcionar y la ventosa genera un vacío para succionar el cristal. Cuando el grado de vacío alcanza el valor establecido, el brazo abatible se levanta y gira a la posición horizontal; después de agotarse, el vidrio se transportará al final del eje X y se colocará en espera de ser transportado a la máquina cortadora. Todo el proceso de operación está controlado por PLC.

2.2 Descripción técnica

1) Modo de giro: giro mecánico, velocidad de funcionamiento rápida, operación estable, sin fluctuaciones y puede cumplir con una carga de vidrio de 3 a 8 mm. Equipado con protección de cadena de transmisión de vuelco de doble vía para garantizar la seguridad y confiabilidad del proceso de vuelco,

2) Ángulo de giro: 95~98 grados ajustable. Puede cumplir con varios ángulos de estantes de vidrio.

3) Profundidad de succión: con un mecanismo telescópico de biela especial, la ventosa puede extenderse hacia adelante hasta 150 mm, lo que puede alcanzar una profundidad de carga de 600 mm. Se puede cargar directamente desde el marco de hierro sin ningún marco auxiliar.

4) Dispositivo de inducción: utilice dos juegos de sensores fotoeléctricos de vidrio (un juego para uso y otro para espera), que pueden prevenir eficazmente accidentes de seguridad causados ​​por fallas de inducción. La operación del equipo es más segura, estable y confiable.

5) Dispositivo de elevación: el exclusivo dispositivo de elevación de biela puede garantizar que la acción de elevación sea sincrónica y consistente, y elimina el defecto de la elevación asincrónica. Corte de vidrio seguro garantizado.

6) Dispositivo de adsorción: la ventosa adopta una estructura avanzada de adsorción de doble capa (dos capas interior y exterior), y la lámina de succión es más firme, lo que elimina el defecto de adsorción y la fuga de aire causada por el rayado de la capa exterior. de la ventosa.

7) Control de ventosa: cada ventosa tiene una válvula de aire separada para control de encendido y apagado, y el número de ventosas se puede seleccionar libremente, lo cual es conveniente para los requisitos de operación de varios tamaños de vidrio.

8) Protección contra levantamiento de piezas incorrectas: El exclusivo dispositivo de protección contra levantamiento del equipo puede prevenir eficazmente la rotura del vidrio causada por la falla del vidrio en el momento oportuno y de manera incorrecta.

9) Dispositivo de alarma: con detección automática y dispositivo de alarma de semáforo, puede emitir una alarma y mostrar condiciones anormales automáticamente. Equipado con un interruptor de parada de emergencia, que se puede controlar en caso de anomalía.

10) Modo de funcionamiento: El dispositivo tiene dos funciones: modo automático y modo manual. Operación fácil e intuitiva

11) Interfaz de operación: Adopta una interfaz de pantalla táctil LCD en color y módulos de visualización en chino e inglés, lo cual es conveniente y rápido de operar.

12) Configuración de parámetros: la secuencia de carga de la película y el número de películas cargadas en cada estación se pueden configurar digitalmente automáticamente y se pueden conectar completamente a la máquina cortadora. , más conveniente y más rápido.

Cortadora automática SY-4028

Rendimiento básico:

1. Especificaciones del equipo:

âTamaño máximo de vidrio cortable: 4000*2800 mm

âAltura del banco de trabajo: 900±30 mm.

âPeso del equipo: 2,5T.

âEspesor de corte: 2~10 mm

2. Parámetros de corte:

â Paralelismo lineal: â¤Â±0,25 mm/m

â Precisión de la línea diagonal: â¤Â±0,35 mm/m (la precisión anterior está sujeta a la precisión de la línea de corte antes de romper las piezas)

â Velocidad del puente de corte: 0~180m/min. (ajustable)

â Aceleración del puente de corte â¥3,0 m/s²

â Velocidad del marco del cabezal de la herramienta â¥180m/min

â Aceleración del marco del cabezal de la herramienta â¥6,0 m/s²

â Velocidad de transmisión por correa â¥40m/min

â Error de precisión de posicionamiento del cabezal de corte â¤Â±0,2 mm

3. Potencia/Potencia:

â Requisitos de alimentación de instalación: 380 V/50 HZ

â La potencia real del equipo: 8KW.

âAire comprimido: 0,6 MPA.

4. Rendimiento del equipo

âMarco del equipo: El equipo ha sido sometido a un tratamiento de envejecimiento para garantizar que la mesa no se deforme y que el paralelismo sea preciso.

âPortacuchillas de corte: el cabezal de la cuchilla se puede girar 360 grados, cortando hacia arriba y hacia abajo (puede cortar con precisión cualquier línea recta y varios vidrios de formas especiales)

âMesa: Soldada mediante placa de acero. Alta planitud, no es fácil de deformar. .

âFieltro: Fieltro industrial importado (componentes de fibra y lana) con buena planitud, antiestático y que reduce los rayones del vidrio.

â Método de suministro de aceite: Llenado de aceite automático neumático, sincronizado con la cuchilla inferior.

âDispositivo de transporte: la correa sincrónica se transporta automáticamente.

5. Parte mecánica

â Plato: placa de acero. (planicidadâ¤Â±0,20 mm/m).

âEstante: Japón KHK.

â Correa/polea de transmisión: Barbery

âCortador/Abrazadera: Acero de tungsteno con alta penetración.

6. Parte eléctrica

âUtilice la computadora para controlar directamente la interfaz de Microsoft Windows.

âVoltaje: 380V/50HZ. Equipo con transformador.

âMotor: servomotor japonés Yaskawa.

âInterruptor de proximidad: Xinling Electric

âTarjeta de control: importada de Estados Unidos, Galil

âComponentes eléctricos principales: Relé Chint.

âVálvula proporcional neumática: Japón SMC

7. software

âTu amigo (opcional)

âEl software de optimización y el software de gestión de producción se pueden utilizar juntos.

âCon la función de protección del límite inferior de la cuchilla.

âPuede calcular automáticamente la función de capacidad de producción.

âCon más de 2000 tipos de galería de corte. (conveniente para dibujar y operar)

âCompatible con el software de dibujo AUTO CAD.

âEl software de optimización es directamente compatible con el software de corte.

âCon función de corrección automática. Garantice la precisión del corte.

âFunción de selección de ruta de corte. Asegure una velocidad de corte óptima.

âAjuste automático de la presión de la cuchilla de corte, rápido, preciso y estable.

âPresión automática para cortes con formas especiales, que pueden garantizar de forma rápida y efectiva el efecto de corte.

âFunción de corrección de origen. El origen se puede configurar dos veces.

â Entrada de operación: teclado y ratón. Interfaz de diálogo chino/inglés

âCon función de ajuste automático de la presión de la cuchilla de corte de forma especial, para garantizar el mejor efecto de corte.

âEscaneo de plantillas con formas especiales: tiene la función de convertir varias plantillas (incluidas las de formas especiales) en gráficos CAD después del escaneo punto por punto.

âSoftware de optimización: puede clasificar el tamaño de corte en cualquier combinación, generar el mejor plan de corte y mejorar la velocidad de corte. Y tiene la función de modificación manual en el software después de la optimización. Mejore efectivamente la utilización del corte.

âPresión y velocidad optimizadas: según el patrón, línea recta, arco, curva interior, punto inicial de la curva exterior y punto final; Optimización y ajuste automáticos de la sección de aceleración, sección de desaceleración, etc. para generar la presión y velocidad más adecuadas.

âGalería con forma: contiene más de 300 tipos de galería de software con formas especiales, esta galería puede satisfacer las necesidades de todas las posibilidades.

âInterfaz de operación china: el diálogo hombre-máquina debe adoptar el menú chino completo.

âFunción de posicionamiento de perforación: la biblioteca de forma especial proporciona la función de posicionamiento previo de perforación.

âFunción protectora del cabezal de corte: Tiene la función de protección mecánica para eliminar toda posibilidad de colisión.

âCorte de formas especiales: el equipo puede cortar de forma precisa y automática cualquier línea recta, línea oblicua o de forma especial.

âTransporte por correa: el motor acciona directamente la correa para transportar el vidrio cortado a la mesa de pelado.

âProtección de carrera: La carrera máxima del equipo tiene doble protección mecánica y eléctrica.

âFunción de ajuste de la presión de corte: cualquier ajuste de la presión de corte se puede ajustar directamente mediante el teclado sin operación manual.

Completamente automática Máquina trituradora horizontal

Características

La máquina adopta los rodillos que atraviesan la línea de corte en la parte superior y el mecanismo expulsor en la parte inferior. Tanto la parte superior como la inferior están controladas neumáticamente. Según las señales de datos recogidas, el cristal tallado está roto. El vidrio roto se transfiere a la segunda sección de la máquina. Después de entrar completamente en la segunda sección, se levanta el rodillo de goma de transferencia lateral para transferir el vidrio a la máquina rompedora longitudinal.

Cambiar las especificaciones del producto requiere un ajuste manual de la posición de posicionamiento.

Con sistema de ribete. Control neumático del sistema de bordeadora. Margen mínimo del borde 15--20 mm

Configuración:

Marco: soldadura de tubo cuadrado GB

PLC+pantalla táctil Delta

Cilindro: Cilindro ajustable AirTAC

Rodillo: Rueda POM casera

Correa de distribución de la transmisión: Shanghai

Rodillo de transferencia: eje óptico y rodillo de poliuretano.

Programa: diseño propio

Parámetros de procesamiento

Rango de procesamiento:

La película original con soporte máximo es 3660*2440 mm;

Gama de productos: 300*300---500*500 mm (diferentes especificaciones, es necesario ajustar manualmente la posición del bloque de posicionamiento)

Espesor: 2--5 mm

Tiempo: unos 10 segundos por pieza.

Potencia: 3kW

Completamente automática vertical rotura máquina

Características

Igual que la máquina trituradora horizontal. Descarga de doble canal.

Configuración:

Marco: soldadura de tubo cuadrado GB

PLC+pantalla táctil Shenzhen

Cilindro: cilindro ajustable doméstico

Rodillo: Rueda POM casera

Correa de distribución de la transmisión: Shanghai

Rodillo de transferencia: 30 ejes ópticos y rodillo de poliuretano.

Programa: diseño propio

Parámetros de procesamiento

Rango de procesamiento: 300*300---500*500 mm

Tiempo: unos 10 segundos para dos piezas

Potencia: 3kW

Lavadora de vidrio SY-800-2 con cuchilla de aire

Introducción a la estructura:

·El equipo tiene una limpieza de 2 etapas; la limpieza de segunda etapa requiere agua pura de calidad industrial.

·proceso de trabajo:

Sección de alimentaciónââââLa primera sección de limpieza por aspersión de agua a alta presión 2 pares de cepillos de limpieza previaââ un par de cuchillas de aire para cortar aguaââlimpieza principal + 3 pares de cepillos para el cabello + 3 pares de cuchillas de aire para secado al aire + secado en hornoââ sección de descarga

·Estructura general:

1 extremo de alimentación (800 mm);

2 La segunda sección de limpieza previa; la longitud es de unos 400 mm; dos pares de cepillos; el tanque de agua se repone automáticamente desde el siguiente tanque de agua; Tanque de agua independiente. Un par de cuchillas de aire cortan el agua.

3 secciones de limpieza principales; tres pares de cepillos de limpieza; temperatura del agua controlable;

4 Sección de secado al aire: tres pares de cuchillas de aire para secado al aire; cuchillo de aire de alta presión + horno;

5 secciones de descarga (600 mm).

·Detalles estructurales:

·El marco de tubo cuadrado estándar nacional; todas las carcasas de acero inoxidable; el equipo es una estructura segmentada

·Cada sección tiene una bandeja de agua independiente para lograr una circulación independiente de cada sección. y se puede complementar automáticamente desde el back-end hasta el front-end

·Transportador/rodillo: rodillo de caucho de silicona; cabeza del eje de acero inoxidable;

·Este equipo está diseñado para ser accionado por rodillos densos, con una gran área de procesamiento, y el vidrio se puede limpiar haciendo circular agua al mismo tiempo. Distancia entre rodillos 120 mm; vidrio mínimo 300*300mm

El modo de transmisión es la transmisión de engranajes cónicos, que tiene las ventajas de una estructura estable, duradera y confiable

El variador es un motor de frecuencia variable, controlado por PLC; arranque con un solo botón, velocidad de transmisión ajustable

·Establezca varios parámetros directamente en la pantalla táctil.

·Cada sección de la tubería de entrada de agua está equipada con un filtro tipo T, que puede filtrar partículas finas; la segunda sección tiene un sistema de calentamiento de agua.

·Cada tanque de agua está equipado con un medidor de nivel de líquido en la entrada y salida de agua, que puede reponer y drenar el agua automáticamente.

Parámetros básicos:

Rango de tamaño de vidrio 300*300â500*500 mm;

·Bomba de agua: bomba autocebante de acero inoxidable de 150w, 380v

·Motor de engranajes: 1,5 kw, 380 v Guangdong

·Peso: 1200KG

· Dimensiones: 2800Ã1500Ã2200 (mm) (estimado)

·Altura del rodillo de transmisión del equipo: 850 más o menos 50 mm

Rango de limpieza de vidrio: 0,5â6,mm

·Velocidad de limpieza: 0--6m/min

Rango de temperatura del agua: temperatura ambiente - 45 grados Celsius

configuración básica

· Tapa del tanque de agua, sección de limpieza y secado: acero inoxidable 304

·Pincel: seda Dupont

·Rodillo de transmisión: eje óptico + manguito de goma o rodillo de goma

·Ventilador: 380V, ventilador de alta presión de 18KW

Motor asíncrono trifásico: 1,5 kw, 380 v (regulación de velocidad de frecuencia variable) Guangdong

·Bomba de agua: bomba autocebante de acero inoxidable de 150w, 380v

·Motorreductor: 1,1 kw, 380 v Guangdong

·Inversor: Delta

·PLC: Delta

·Pantalla táctil: Delta

· Marco GB tubo cuadrado

· Placa lateral de acero inoxidable doblada

· Polo de sección de limpieza Envoltura dura de galvanoplastia de placa estirada en frío

· La platina superior en la sección de limpieza, acabado de aluminio y oxidación

·Partes eléctricas: Chint

Requisitos de equipo para vidrio:

1 Se requiere fluido de corte a base de agua para cortar

2 La ventosa del cargador es una ventosa que no deja marcas

3 Sin adhesión de materia orgánica

Criterios de aceptación:

1 Sin contaminación visible, impurezas, marcas de agua, rayones

2 Sin contaminación visible, impurezas, marcas de agua, rayones bajo lámparas incandescentes;

3 La limpieza cumple con la limpieza requerida por el doblado en caliente; la tasa de aprobación es 99,9%
