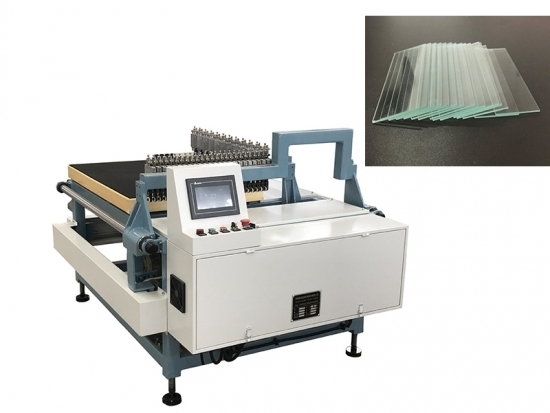

Máquina cortadora de portaobjetos para microscopio (semiautomática)

Máquina cortadora de vidrio semiautomática

A. descripción del producto

Mesa de corte de precisión de doble puente semiautomática de tipo paso elevado con corte de múltiples cuchillas con alta eficiencia, precisión precisa, adecuada para cortar vidrio desechable de gran tamaño en trozos pequeños. Nuestra smáquina cortadora de vidrio automática emie presiona el panel de control en el dispositivo automático únicamente, el motor paso a paso impulsa el corte automático de doble haz, cortando el doble guiado automático una vez finalizado.

B. principio operativo

Modo de corte móvil de doble haz

ï¼1ï¼Parte móvil: para el movimiento en línea recta bidireccional de los ejes X e Y, haz de accionamiento del motor paso a paso del eje X a la velocidad de corte lento, corte después de un retorno rápido al origen de la pieza de trabajo y luego el eje Y trabaja de la misma manera

ï¼2ï¼Parte de corte: La viga de corte X, Y está equipada con varias cajas de cuchillas de corte, cuya distancia se puede ajustar. Para lograr el tamaño del cambio de vidrio cortado.

ï¼3ï¼Todas las acciones anteriores están centralizadas controladas por PLC, la interfaz de visualización se muestra en chino e inglés y los datos de entrada se controlan directamente

C. parámetro

Tamaño máximo de corte: 930*630 (mm)

Tamaño mínimo de corte: 76,2 x 25,4 (mm)

Cantidad de cortadores: X-14 piezas, Y-26 piezas.

Mesa de trabajo: 950x 650 (mm)

Grosor de corte: 1mm

Operador: 1-2 personas

La eficiencia de corte: 1-2 hojas/min.

Paralelismo de corte: ⤠0,15 mm

Diagonal: ⤠0,25 mm

Motor paso a paso: 400W*2 Changzhou Meigang

Aireador: 0,75 KW Shangai

PLC: Delta

Pantalla táctil: Delta

Eje óptico de transmisión: eje duro de 40 de diámetro

Cinta transportadora: Cinta Foshan Fu Jia Da

Potencia total: 1,55 KW

D. ámbito de aplicación

Adecuado para vidrio para muebles, vidrio eléctrico, vidrio para muros cortina, vidrio hueco y otras operaciones de procesamiento profundo.

La nueva mesa de corte semiautomática de nuestra empresa tiene las siguientes ventajas en comparación con los mismos productos de la industria:

El funcionamiento de la mesa de corte del motor adopta un motor paso a paso de alta potencia (25 N.m) y velocidad importados, gran par, sin ruido y excelente rendimiento de frenado.
