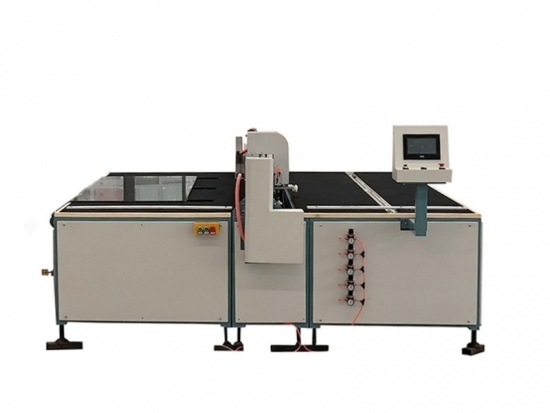

Máquina cortadora de vidrio laminado SY-2621

La única patente para corte de vidrio laminado en China

Introducción del producto

La máquina cortadora de vidrio laminado completamente automática de doble cortador de alta precisión tipo SY-2621 de producción de investigación y desarrollo de nuestra empresa se aplica ampliamente en vidrio plano grueso y vidrio laminado. La operación del equipo de corte es conveniente, estabilidad confiable, eficiencia de corte y alta precisión.

Función

Marco de soldadura de tubos cuadrados estándar nacional. Sistema de transmisión por correa síncrona. PLC y componentes eléctricos importados, motor paso a paso, pantalla LCD, interfaz hombre-máquina, operación más conveniente, rendimiento estable. La velocidad de corte se puede configurar directamente. Las posiciones de corte de los cabezales de corte superior e inferior son consistentes, el grado de coincidencia es alto y la pieza que se rompe es fácil.

Características

1. Las posiciones de corte de los cabezales de corte superior e inferior son consistentes

2, cortador superior con rueda rota, presiona automáticamente la capa inferior de vidrio;

3. Cuando se rompe la siguiente palanca, hay una presión neumática para garantizar el efecto de rotura.

Precisión de corte: ± 1 mm

Precisión diagonal: ± 2 mm/m

Máx. Tamaño de corte (2440 × 1830 mm (se puede personalizar el tamaño especial))

Mín. Tamaño de corte: 400*400 mm

Grosor de corte: 4, 16 mm.

Eficiencia de corte: 1 hoja/2 a 4 min.

Vida útil del cortador: 30.000 m--50.000 m

Operadorï¼1ï¼2 personas

Dimensión de la máquina: 3150*2150*1250 mm

Usar perfil

establecer el tamaño de corte

cargando vidrio en la mesa

girar el vaso

iniciar ventilador

Retire el vidrio a la posición de corte.

detener el ventilador

Retirar el cortador a la posición de corte.

cortador de control de modo neumático hacia abajo

cortador después de cortar

la rueda de baja presión inicia el vidrio de presión

El movimiento de la viga inferior se rompe

Calentar o pulverizar alcohol para romper

terminar todos los procesos

Aviso de entrega e instalación.

En el proceso de transporte, manipule suavemente y evite colisiones. Al instalar, puede usar la corrección de nivel y ajustar el soporte ajustable de cuatro pies para que el escritorio esté nivelado.

Disposiciones principalesï¼

Estructura del marco del equipo: soldadura de tubería rectangular de pared gruesa GB

Guía recta: guía cuadrada recta plateada de Taiwán

Rueda y correa síncronas del motor: Babel, Italia

Componentes neumáticos: Yongqing, Zhejiang, China

Motor: motor paso a paso China Sutai 130

Conductor: Shenzhen Kinco

PLC: Panasonic, Japón

Pantalla táctil: Shenzhen Kinco

Tablero de plataforma: tablero de alta densidad de grado E0 original importado de Taiwán

Fieltro: fieltro original importado de Taiwán.

Ventilador: 4KW 2 juegos fabricados en China

Placa de acero: 1, 2 mm de espesor de la capa exterior

Tubo calefactor: onda de luz infrarroja.
